Характеристики товара
  • Производитель: Waveshare
  • Размер модели: 2.8inch TFT Touch Shield Lcd Module
  • Статус продукта: На складе
  • Особенности: Сенсорный экран
  • LCD: Resistive touch screen TFT LCD
  • Resolution: 320*240
  • Size: 2.8 inch
  • Standard Arduino interface: compatible with board Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
  • Onboard: stand-alone touch controller
  • better touching than solutions: use AD pins directly for touch control
  • Micro SD slot: provides an easy way to store photos for displaying
  • Controlled via SPI: only a few Arduino pins are used
  • Model Name: 2.8inch TFT Touch Shield Lcd Module
  • Place Of Origin: China
Описание товара

2.8 дюймовый TFT Сенсорный Экран Жк-Модуль Дисплея 320*240 Сенсорный Экран Поддержка Arduino UNO, леонардо, ООН ПЛЮС, NUCLEO, XNUCLEO

2.8 дюймов Arduino Сенсорный ЖК Экран

особенности

  • резистивный сенсорный экран TFT LCD, 2.8 дюймов, 320 × разрешение 240
  • стандартный Arduino интерфейс, совместимость с доски развития, как: Arduino UNO, леонардо, ООН ПЛЮС, NUCLEO, XNUCLEO
  • на борту автономный сенсорный контроллер, лучше прикосновения, чем решения, которые используют ОБЪЯВЛЕНИЕ контакты непосредственно для сенсорного управления
  • Micro SD слот, обеспечивает простой способ для хранения фотографий для отображения
  • управляется через SPI, только несколько Arduino штифты используются
  • подсветки регулируется по программе, низкое энергопотребление

основные Параметры

Тип ЖК-ДИСПЛЕЯTFT
ЖК-ИнтерфейсSPI
ЖК-КонтроллерHX8347D
Тип сенсорного Экранарезистивный
сенсорный Экран КонтроллераXPT2046
цветаRGB, 65 К цвета
разрешение320x240 (Пикселей)
Размер дисплея57.6 мм × 43.2 мм
Габариты73.3 мм × 55.3 мм
Напряжение I/O3.3 В/5 В

фотографии

интерфейс

Arduino PINсимволописание
D3TP_IRQсенсорная панель прерывания
D4TP_CSсенсорная панель выбора микросхемы
D5SD_CSMicro SD card chip select
D7LCD_DCЖК данных/команд выбор
D9LCD_BLподсветка ЖК-дисплея управления
D10LCD_CSЖК выбора микросхемы
D11MOSISPI ввода данных
D12МИСОSPI вывода данных
D13SCLKSPI часы

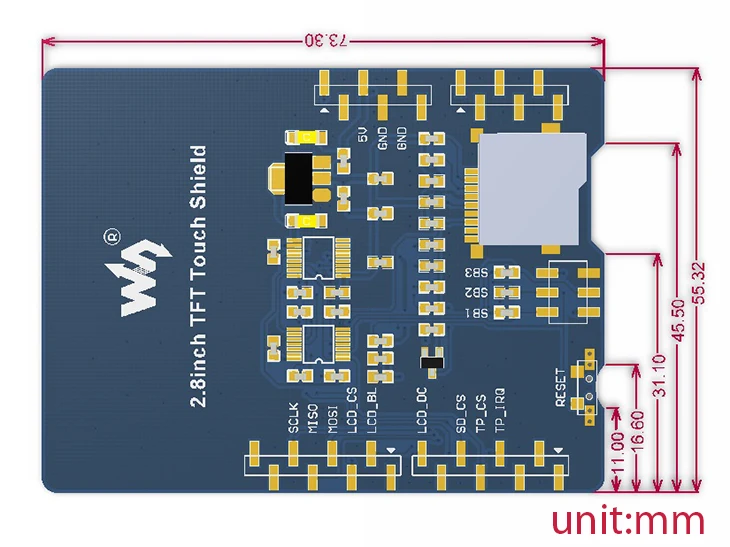

внешние Размеры

2.8inch-TFT-Touch-Shield-dimension

пакет Содержит

  1. 2.8 дюймовый TFT Сенсорный Экран х 1

1

2

3

4

5

Упаковка
  • Единица измерения: шт.
  • Вес посылки: 0.1kg (0.22lb.)
  • Размер посылки: 20cm x 18cm x 10cm (7.87in x 7.09in x 3.94in)
